ΠΡΟΣΟΧΗ!

Οτι κάνω εδώ, τα κάνω στο δικό μου αυτοκίνητο και με δική μου ευθύνη μόνο για αυτό, δηλαδή το δικό μου αυτοκίνητο!

Αν αποφασίσετε κάτι ανάλογο και σπάσετε/χαλάσετε/κάψετε/διαλύσετε το αυτοκίνητό σας, είναι δική σας ευθύνη!

Ξεκάθαρα, λοιπόν: ΔΕΝ ΕΥΘΥΝΟΜΑΙ για τις ζημιές σας!

26.10.2018

Tοποθέτηση Πρόσοψης Climatic από Golf MK6!!!

Βρήκα προ καιρού ένα video στο Youtube, που ένας φίλος Αγγλος άλλαξε σε Golf MK5 την πρόσοψη του air condition, του απλού που έχω και γω, με τα τρια κουμπιά που μοιαζουν με το διακόπτη των φώτων, με του Golf MK6 που είναι στρογγυλά και μοιάζουν με του Clima!

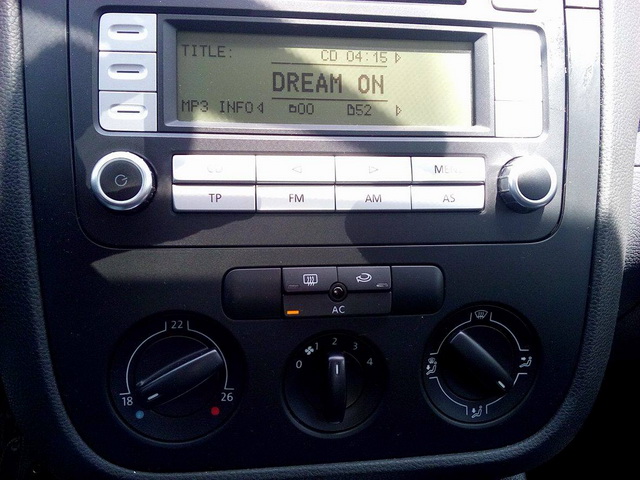

Τι είχαμε:

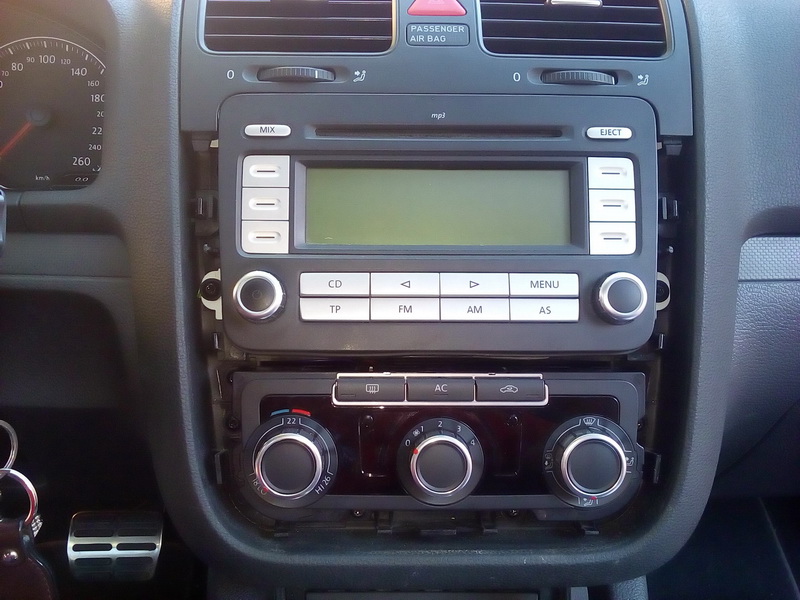

Και τι θελουμε:



Εδώ μου λείπει το πλαίσιο μόνο... (δες παρακάτω!)

Τι διαφορά εχει; Βασικά, καμμία, πέρα από την ομορφιά! Τεχνικά, όμως έχει μια διαφορά: Στο δικό μου τα κλαπέτα που προσδιορίζουν σε ποιο μέρος θα στέλνει αέρα το AC κινούνται με μια ντίζα, η οποία είναι συνδεδεμένη απευθείας πίσω από το δεξιό κουμπί. Στο ΜΚ6 τα κλαπέτα αυτά κινούνται με ένα μοτεράκι, το οποίο ονομάζεται Air Distribution motor.
Πρακτικά, όπως φαίνεται και στο video, τροποποιούμε ελάχιστα την καλωδίωση ώστε το μοτεράκι να παρει ρεύμα και εντολές από την πρόσοψη. Ταυτόχρονα, τροποποιούμε το γρανάζι που κινούσε η ντίζα, βάζοντας του ένα μισό γρανάζι (το τρίτο μας ανταλλακτικό, παρακάτω) ώστε το μοτεράκι κάπως να μεταδίδει την κίνησή του προς τα κλαπέτα.
Ευκολο... Θεωρητικά πάντα!

Εδώ το Video:



Οπότε... άρχισα να ψάχνω τα ανταλλακτικα:

Ναναι καλά το ebay, δηλαδή!

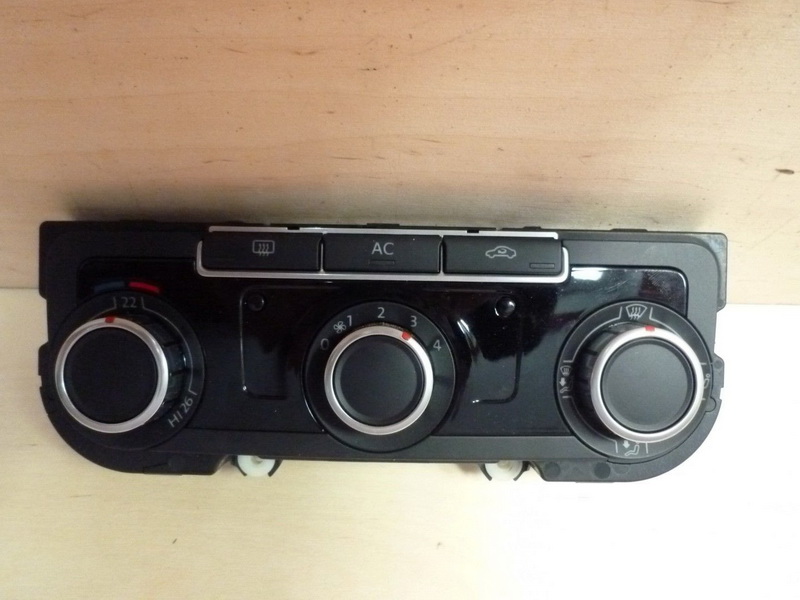

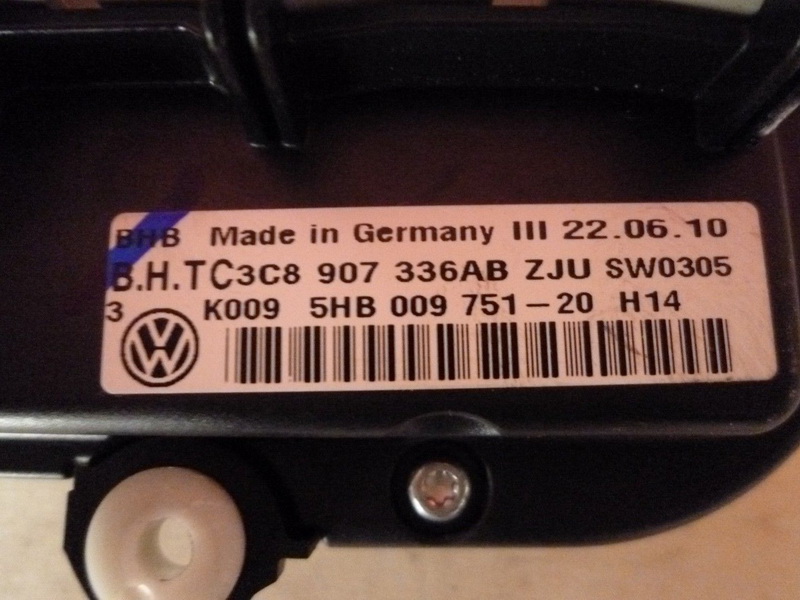

Πρόσοψη. Με το σωστό κωδικό ανταλλακτικού. Μεταχ. απο Αγγλία.

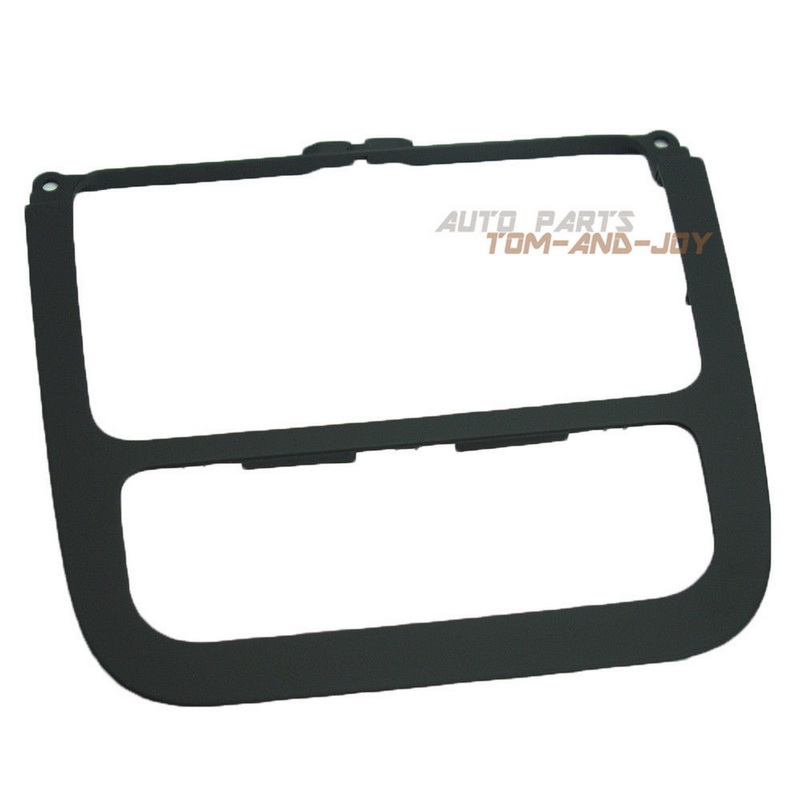

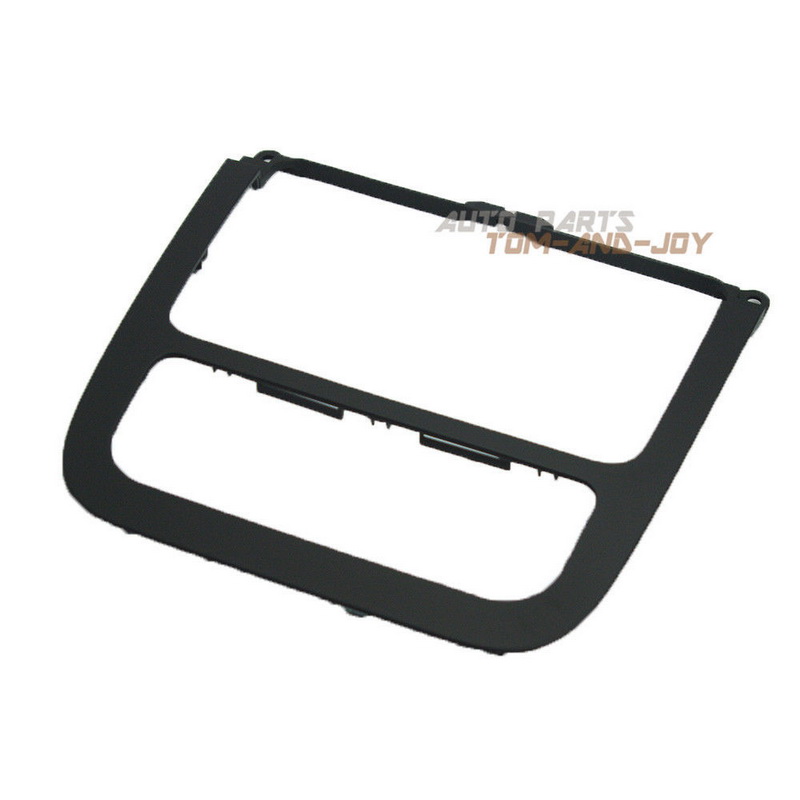

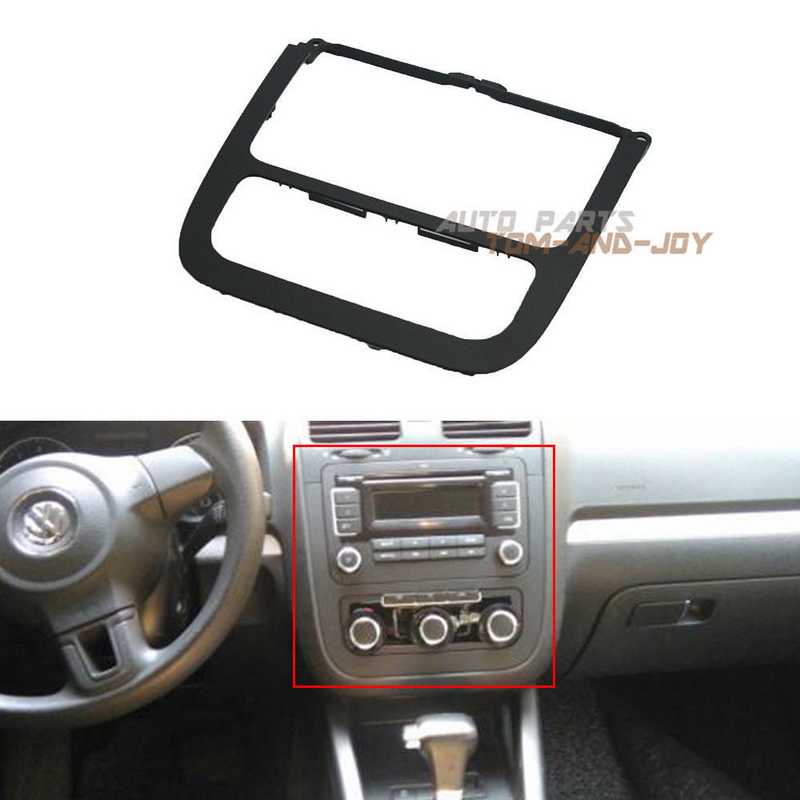

Πλαίσιο (Κινα, αναμένεται!)


αυτό το γρανάζι... που αγοράστηκε πακέτο μαζί με τούτα:


Αναγκαστικά, έτσι πάει ο κωδικός αυτός!

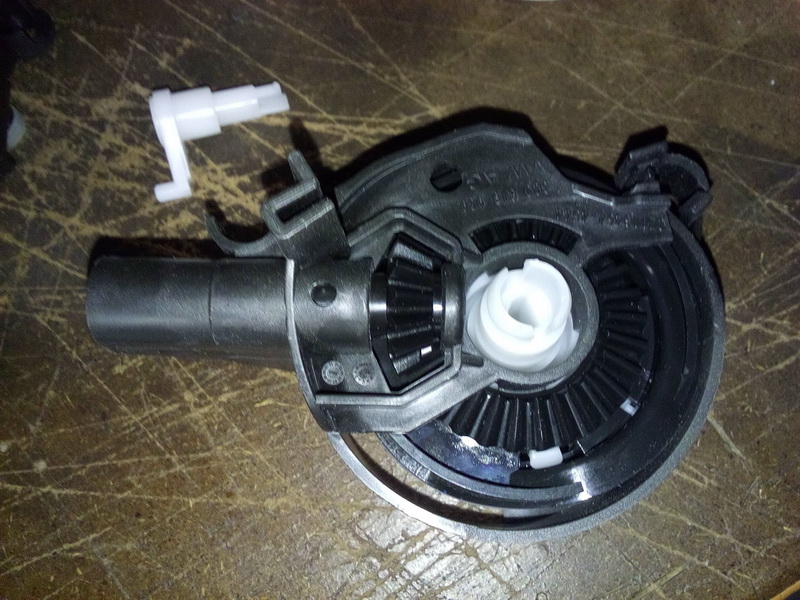

Εχει κι ένα... διαφορικό μέσα!

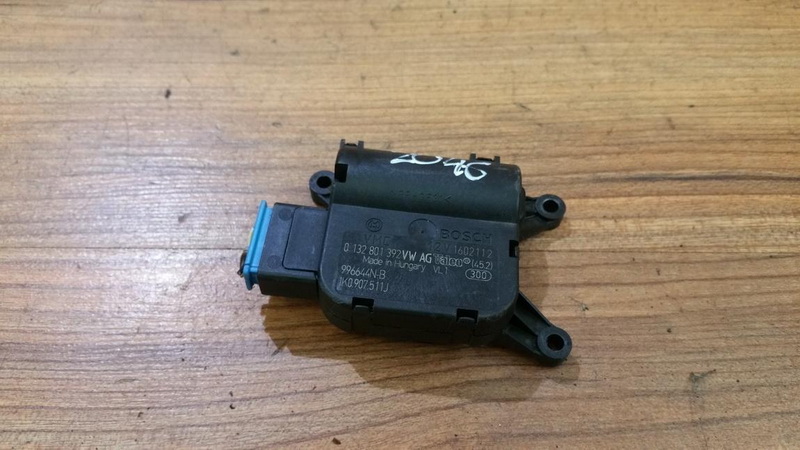

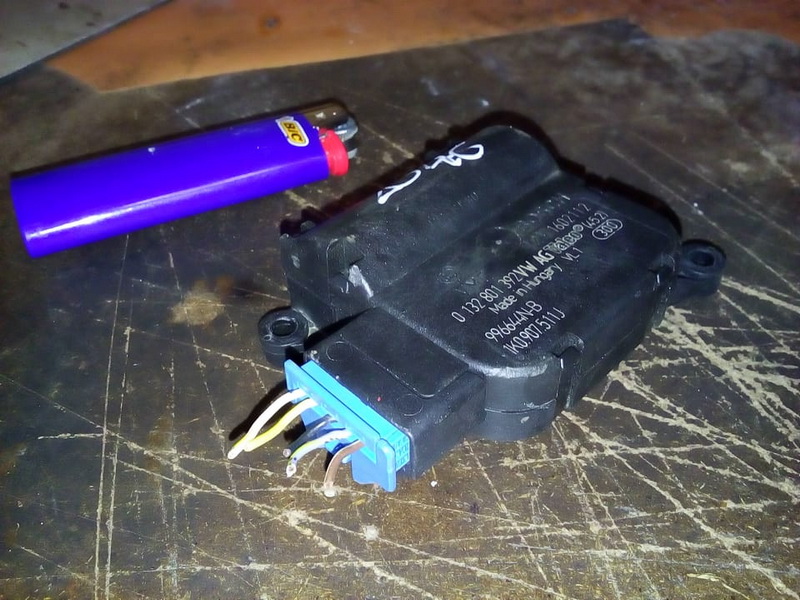

Μοτεράκι μεταχειρισμένο, απο Αγγλία, επίσης.


Το πήρα επίτηδες αυτό το συγκεκριμένο, γιατί είχε και τη φύσα του μαζί. Θα χρειαστεί παρακάτω!

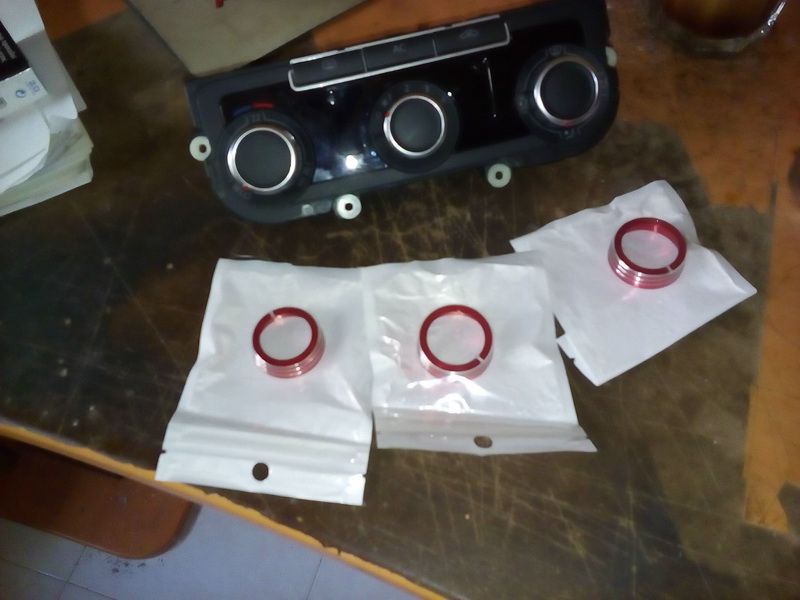

Ταυτόχρονα, συζητώντας στην ομάδα Golf Maniacs στο FB, για το project αυτό, ο φίλος Γιάννης (με ΜΚ6 με Climatic, με πρόσοψη σαν αυτή που πάω να βάλω!!!) μου έστειλε αυτά, ΔΩΡΟ:

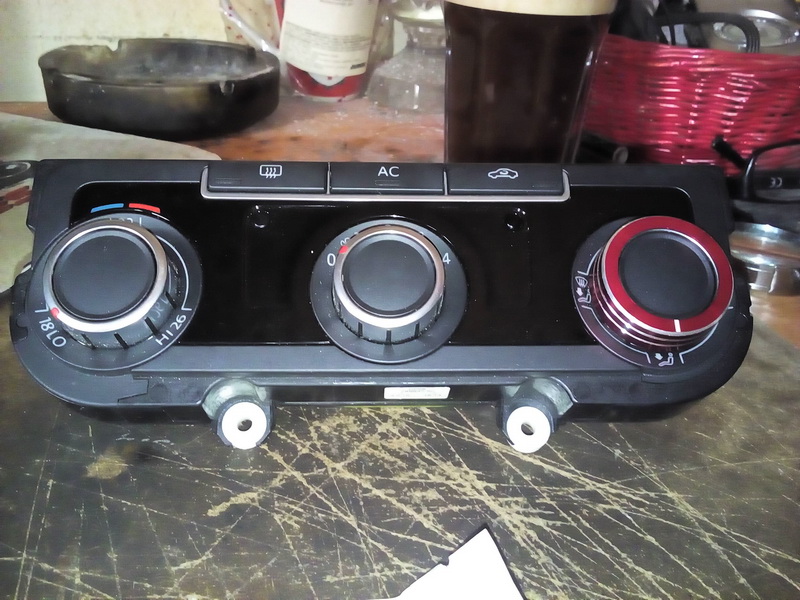

Εννοείται τα δοκίμασα...


...αλλά θα περιμένουν να ολοκληρωθεί το θέμα!

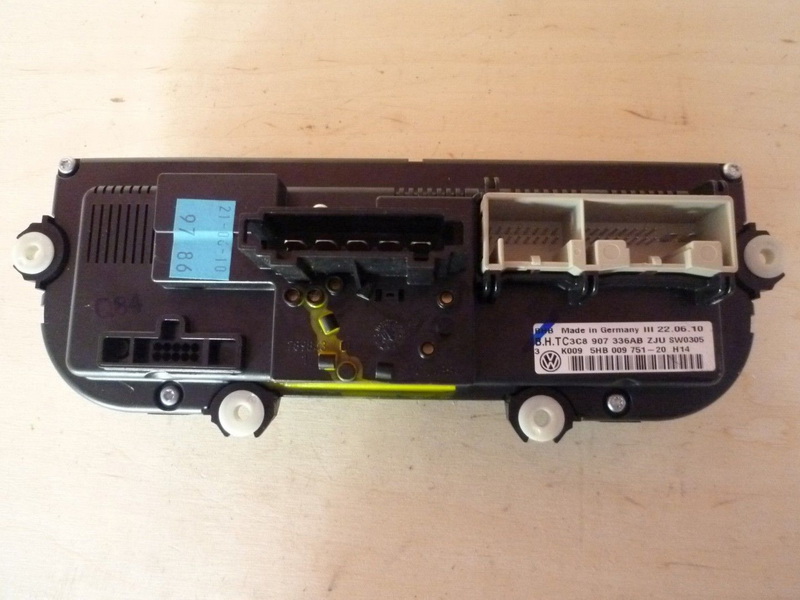

Μερικές σκόρπιες εικόνες ακόμα... μαζί με σκέψεις...

Εκανα μερικά screenshots από το video του Αγγλου, να ταχω για καθοδήγηση...


Εδώ ταιριάζει το μοτεράκι στο γρανάζι...

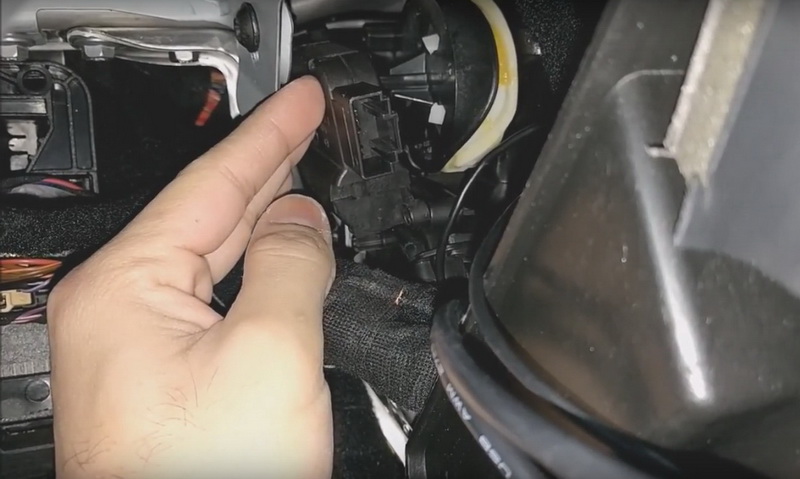

Εδώ μπήκε στη θέση του!!! Δείτε πόσο άνετα χωράει το χέρι...

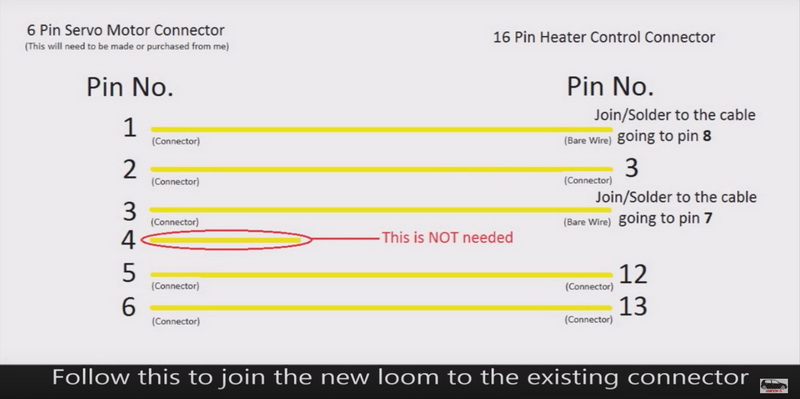

το σχέδιο της καλωδίωσης που θα κάνουμε (εδω φαίνεται χρήσιμη η μπλέ φίσα!)


Εδώ η καλωδίωση έτοιμη (οχι ακόμα η δική μου!)

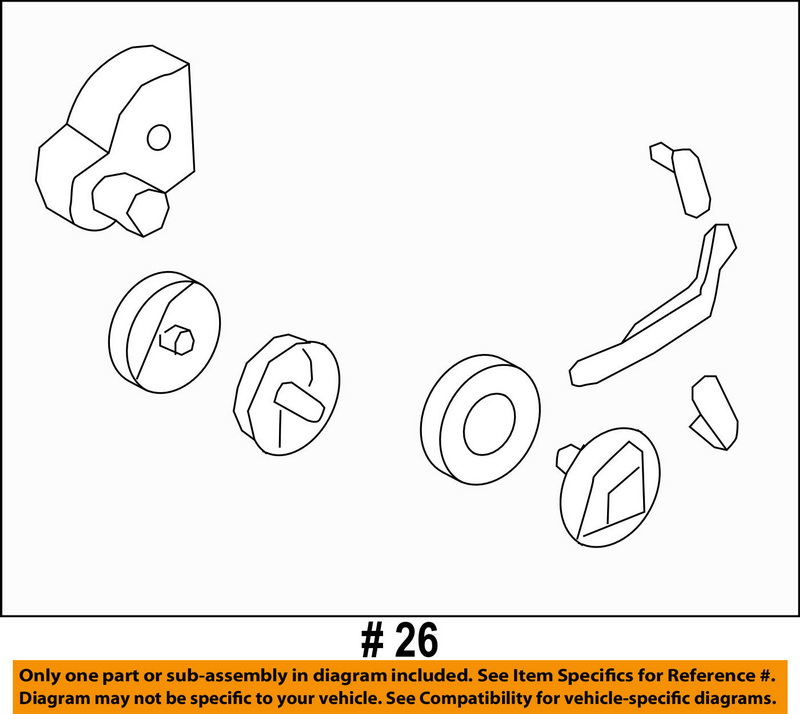

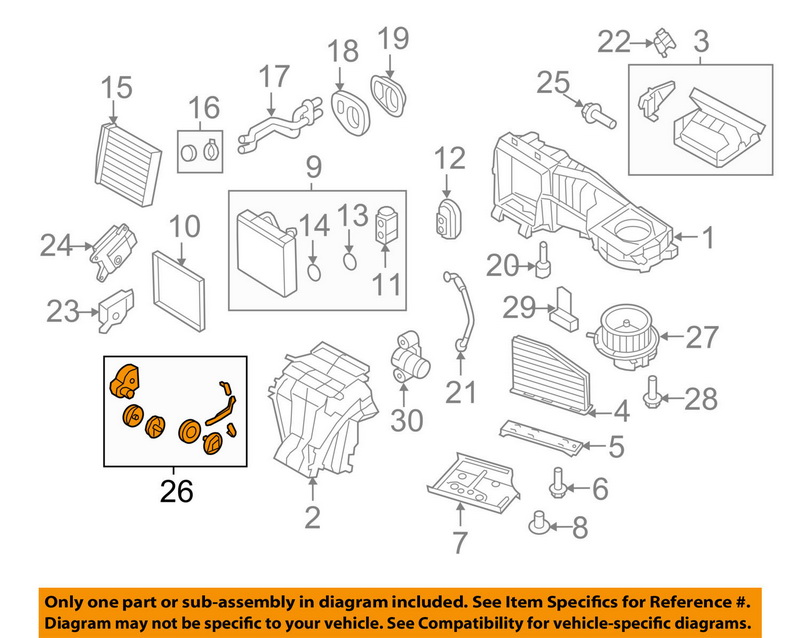

Από τα ανταλλακτικά του κλιματιστικού... θελουμε αυτα στη γωνίτσα!


Αυτά τα λίγα εξαρτήματα λέει!

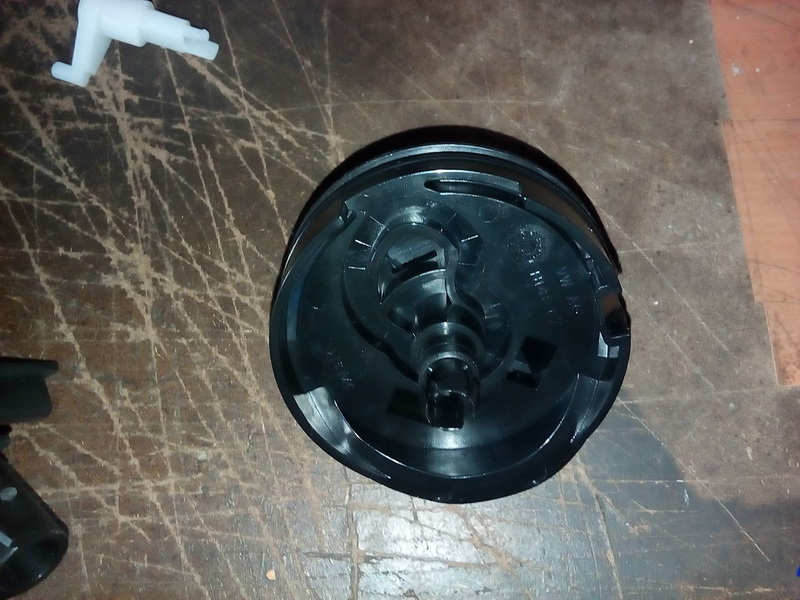

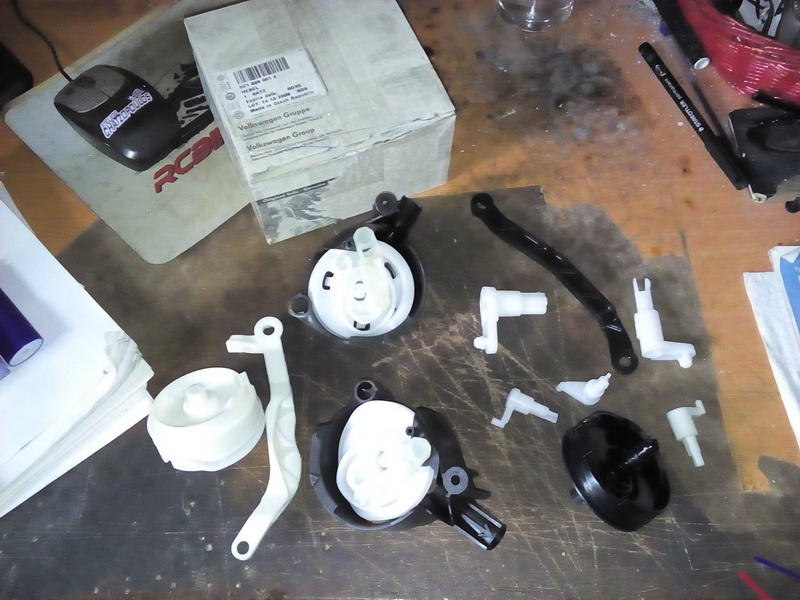

Ειδατε πιο πάνω πόσα είχε μέσα! Περισσότερα! Βασικά, πιστεύω είναι ΟΛΑ τα πλαστικά που χρησιμοποιούνται στο κλιματιστικό! Μισό γρανάζι χρησιμοποίησα, μόνο βέβαια!


Οπότε... πάμε να δούμε τι κάναμε!

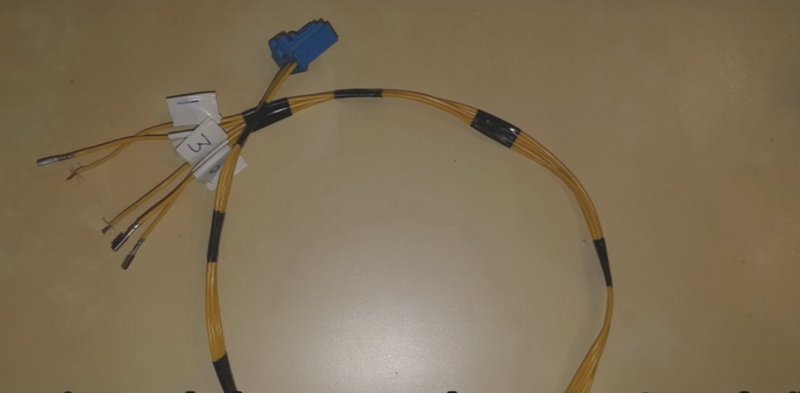

Την καλωδίωση αρχικά!
