Golf MK5 2005 Cruise Control και φώτα εξόδου στις πίσω πόρτες
ΠΡΟΣΟΧΗ!
Οτι κάνω εδώ, τα κάνω στο δικό μου αυτοκίνητο και με δική μου ευθύνη μόνο για αυτό, δηλαδή το δικό μου αυτοκίνητο!
Αν αποφασίσετε κάτι ανάλογο και σπάσετε/χαλάσετε/κάψετε/διαλύσετε το αυτοκίνητό σας, είναι δική σας ευθύνη!
Ξεκάθαρα, λοιπόν: ΔΕΝ ΕΥΘΥΝΟΜΑΙ για τις ζημιές σας!
20.12.2019
Golf MK5 2005 Cruise Control και φώτα εξόδου στις πίσω πόρτες
Φώτα Εξόδου στις πίσω πόρτες
Και λέω μόνο στις πίσω, αφού για τα φώτα στις μπροστινές η διαδικασία είναι ακριβώς ίδια με τα "μετά το 2006" μοντέλα. Την έχω κάνει εδώ!
Στις πίσω πόρτες όμως, παρόλο που οι εγκέφαλοι των πίσω θυρών στο coding θεωρητικά δέχονται door exit lights, στην πραγματικότητα δεν έχουν πιν ελεύθερα ή μάλλον συγκεκριμένα, για τα φώτα εξόδου, όπως οι μπροστινές... Αρα τι κάνουμε; Διαβάζουμε!
Βρήκα ένα σχόλιο του γνωστού Eddie-NL που έχει κάνει παπάδες στα ρετροφιτ σε ΜΚ5, που έγραφε:
(εδώ το έγραψε! Εχει κι άλλα ενδιαφέροντα σχόλια: https://www.mk5golfgti.co.uk/forum/index.php?topic=21049.30 ).
Eddie-NL
Re: Door Warning Lights Mod / Retrofit
« Reply #37 on: July 03, 2013, 07:06:36 AM »
they won't work on the rear doors
when I did them on my old car, i wired them into pin 4 on the actual door lock
(this would be a switched earth) take the power from the main Red & yellow wire. no need for coding
Προσοχή, όμως... Εδώ θέλει τρελό λύσιμο, που αν έχετε προβλήματα καρδιάς... αφήστε το καλύτερα!

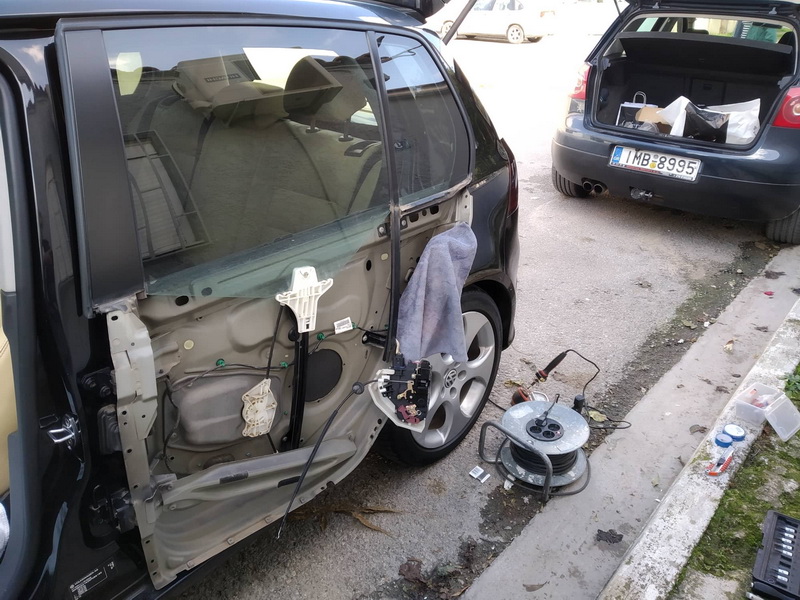

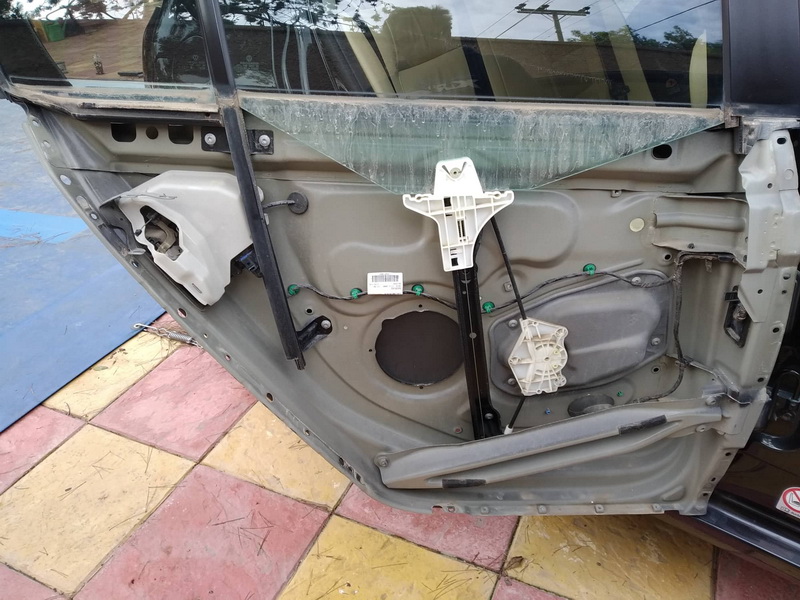

ΠΡΕΠΕΙ να βγει το εξωτερικό μεταλλικό κάλυμμα της πόρτας!!!
Γιατί αυτό; Διότι μόνο ΕΤΣΙ μπορούμε να βρούμε το πιν 4 που λέει, αφού βγάλουμε από την πίσω πόρτα με τη σειρά:

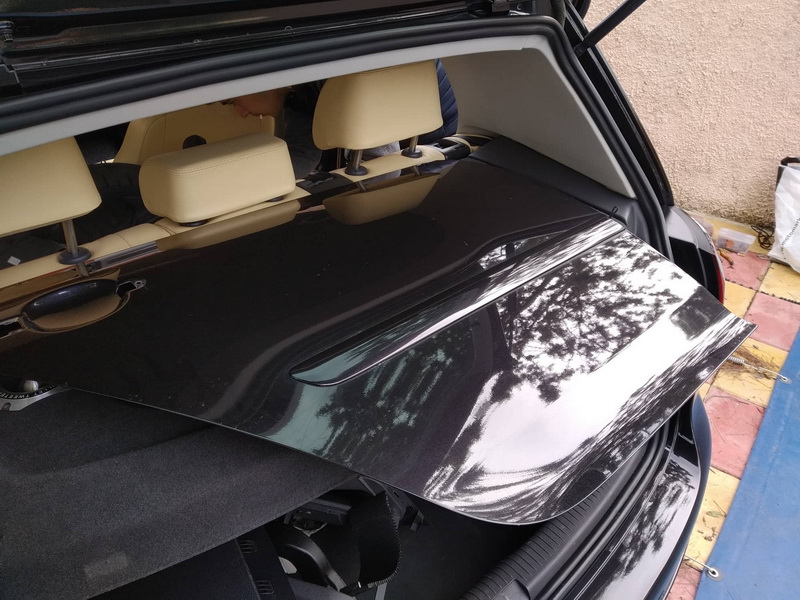

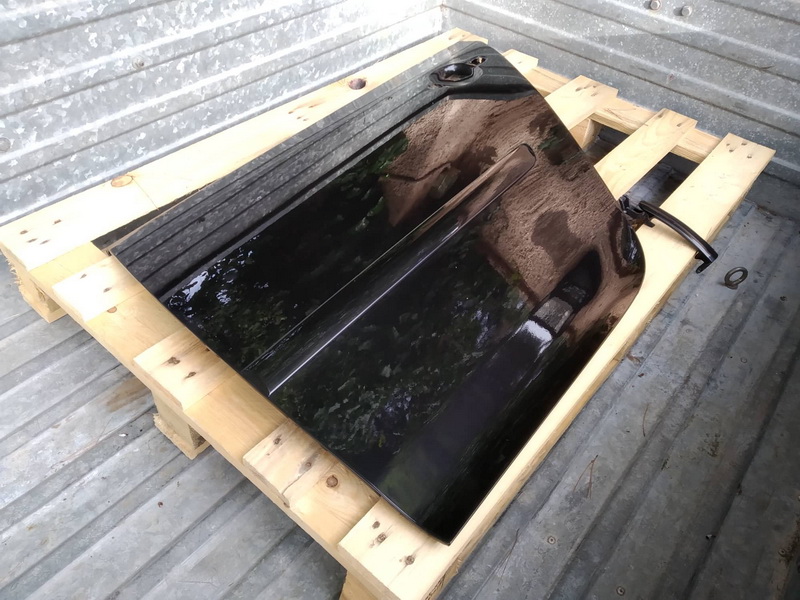

ακουμπάμε προσεκτικά τα φύλλα... δεν θέλουμε ούτε να τα τσαλακώσουμε, ούτε βεβαίως να τα γδάρουμε!

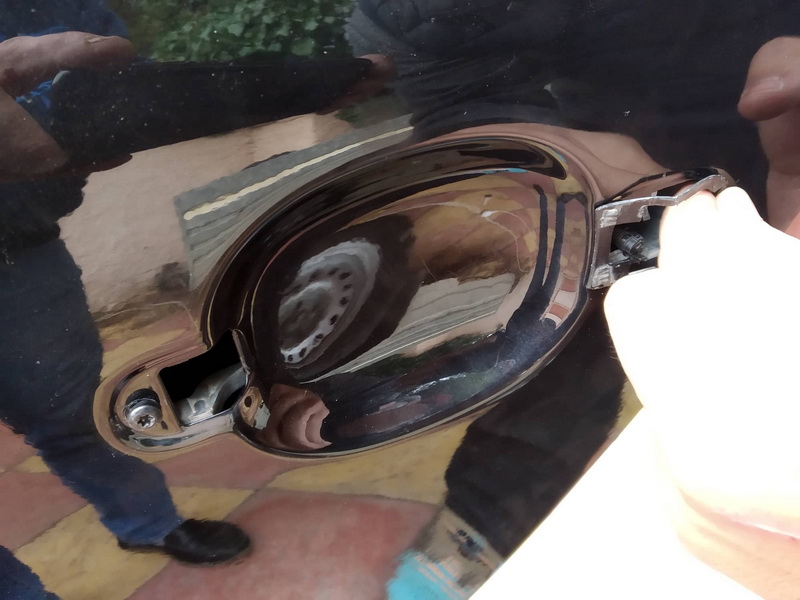

- Χειρολαβή
- το εξωτερικό σκιν (πρσοσχή στις βίδες, βγάζοντάς τες πρέπει να τις αφήνεις με τη σειρά στο πεζούλι, ώστε να τις ξαναβάλουμε με την ΙΔΙΑ σειρά, γιατί έχει κοντές και μακριές, φαινομενικά ανακατεμένες.
- ξεβίδωμα την κλειδαριά από την πόρτα
- βρηκαμε το pin 4 στη φίσα της κλειδαριάς, που δεν βγαίνει απο την κλειδαριά αν δεν "φύγει" η κλειδαριά από την πόρτα!
Πονηροί όντες, είπαμε, οκ, αφου βρούμε το πιν 4, να μαρκάρουμε το καλώδιο και στην απέναντι πόρτα, ώστε να μην βγάλουμε και κει χειρολαβή και σκιν. Αμ δε... Η κλειδαριά έχει 6 άσπρα λεπτά καλώδια, ένα χοντρό άσπρο και ένα χοντρό καφέ! Αρα... το λύσιμο εις διπλούν δεν το γλιτώνουμε.

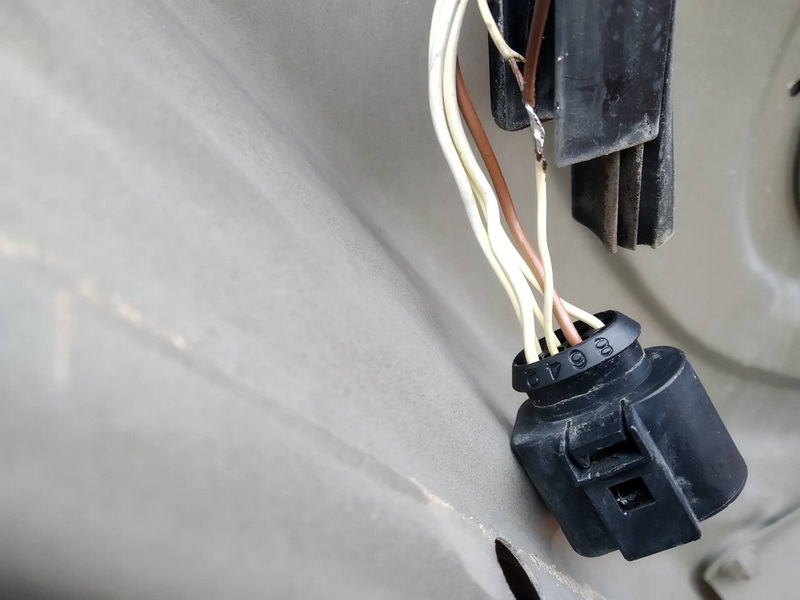

Βγάζουμε τη φίσα της κλειδαριάς, βρίσκουμε το πιν 4...

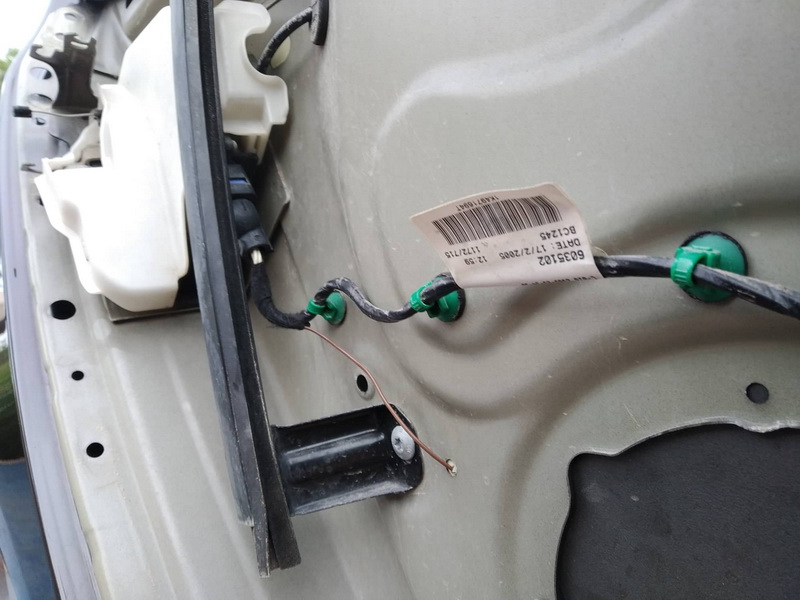

Λίγο αργότερα, όλα κρυμμένα και τακτοποιημένα. Σπρώχνω το καλώδιο σε μια τρύπα καλυμμένη με αυτοκόλλητο...

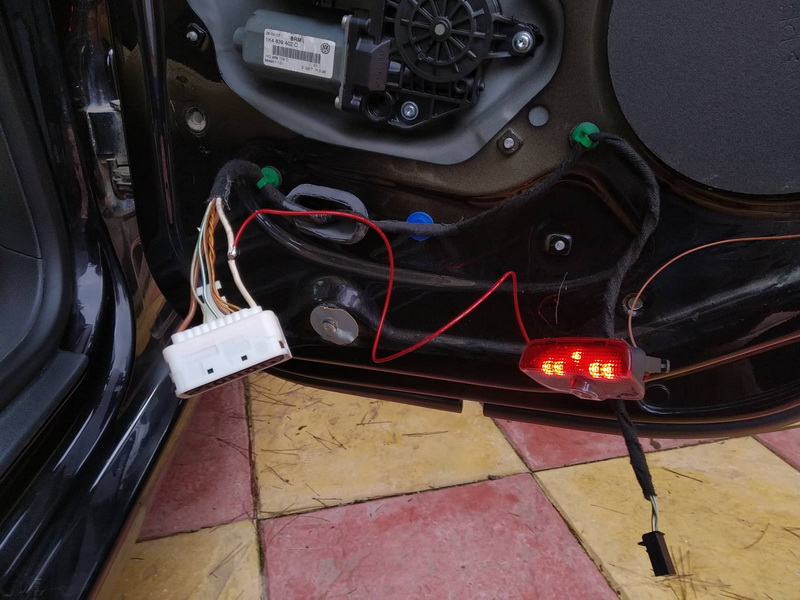

Συνδέουμε λοιπόν το (-) του φωτός στο πιν 4 και μένουμε με το (+) στο χέρι! Ο Εντι λέει στο main red & yellow... Μόνο που σε μάς το main είναι ένα χοντρό λευκό καλώδιο στη φίσα του εγκεφάλου της πόρτας. Tο δοκιμάζουμε, καρφιτσώνοντας το (+) του φωτός και ΔΟΥΛΕΥΕΙ!
Ο εγκέφαλος της πίσω πόρτας.

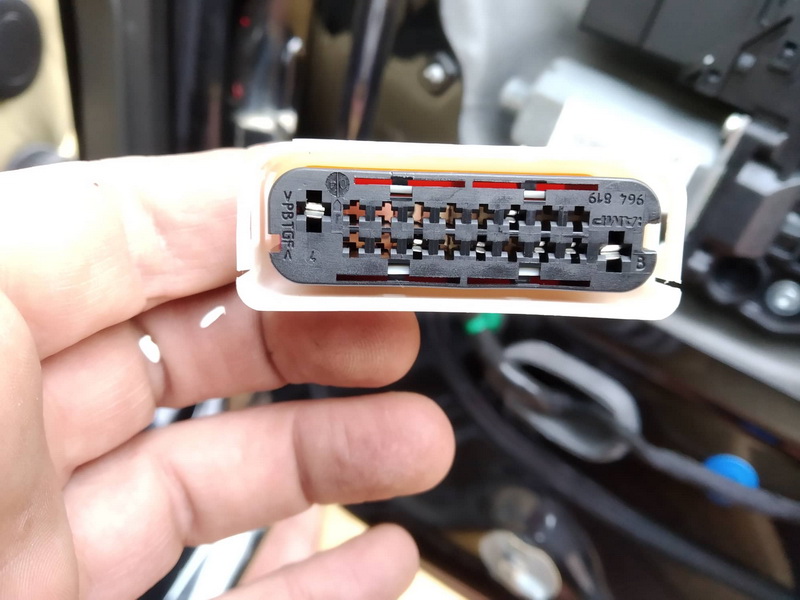

Η φίσα του! το πιν που θέλουμε είναι το τελευταίο δεξιά. το χοντρό άσπρο.

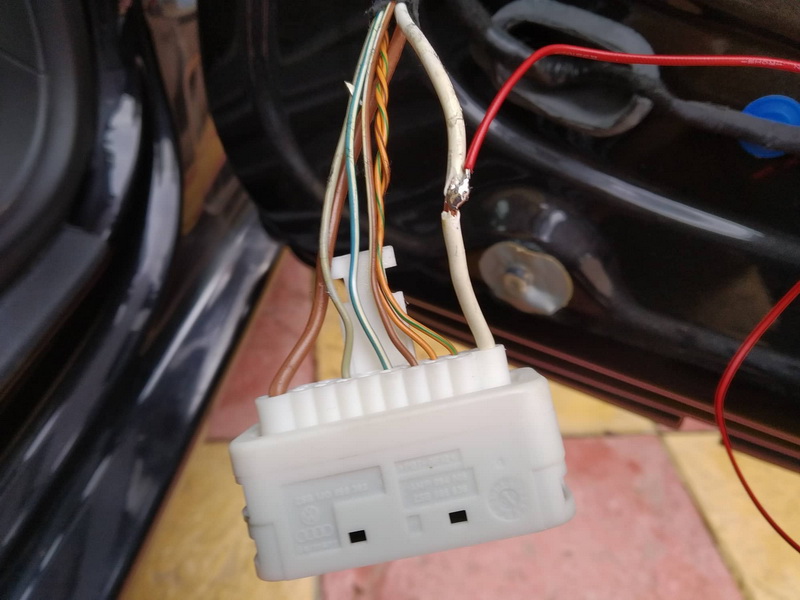

Εδώ ματίζουμε το (+) του φωτός εξόδου. Εννοείται ότι καλύπτουμε τις ματσακονιές με θερμοσυστελλόμενο μακαρόνι, τανία υφασμάτινη κλπ κλπ, για το φάκτορυ λουκ, ξανά!

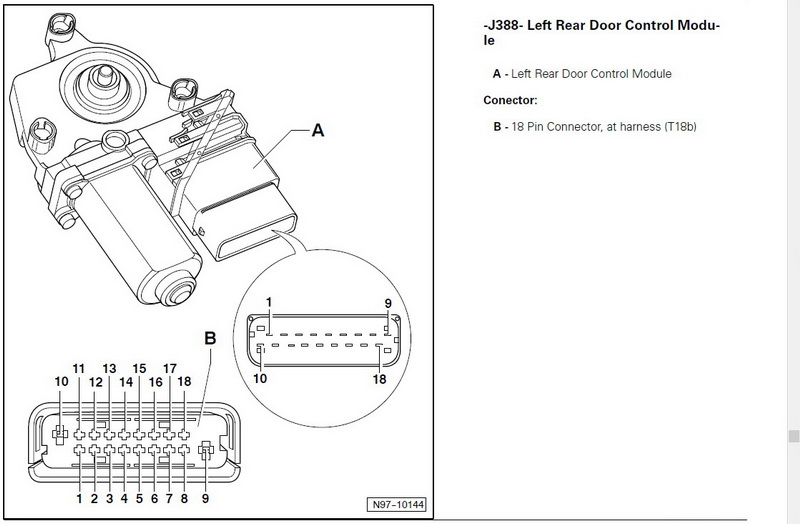

Το περι ου ο λόγος πιν στη φίσα του εγκεφάλου της πόρτας ειναι το 9. Το γυμνώσαμε ελάχιστα, κολλήσαμε με καλάι πάνω του το (+) του φωτός, μονώσαμε σωστά με θερμοσυστελλόμενο μακαρόνι και είδαμε το... φώς μας!
Πριν κλείσουμε... δοκιμή! Δουλεύει!
Οπότε... ξαναδένουμε με την αντίθετη σειρά! Μεγάλος μπελάς, πάντως...

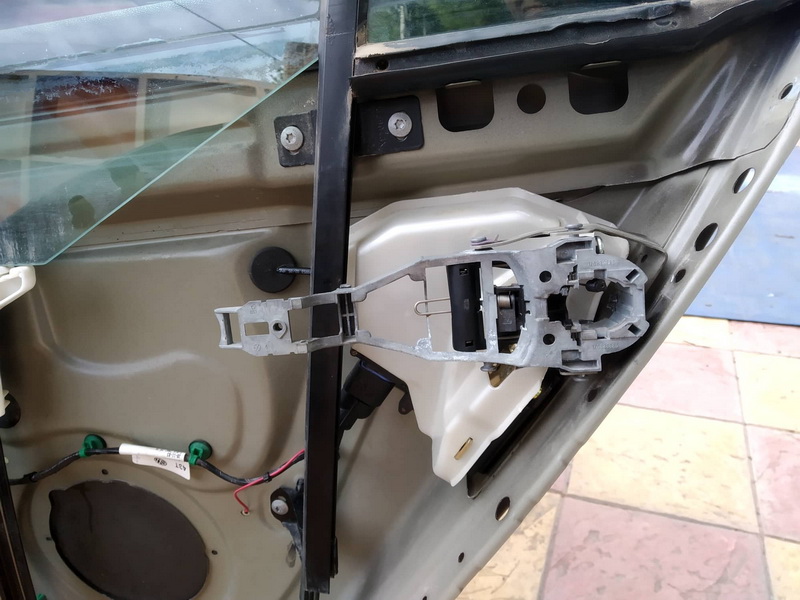

Η συναρμολόγηση της κλειδαριάς λίγο μπελάς, μέχρι να καταλάβεις τι γίνεται, που πάει τι. Μετά... παιχνιδάκι (λέμε τώρα!)

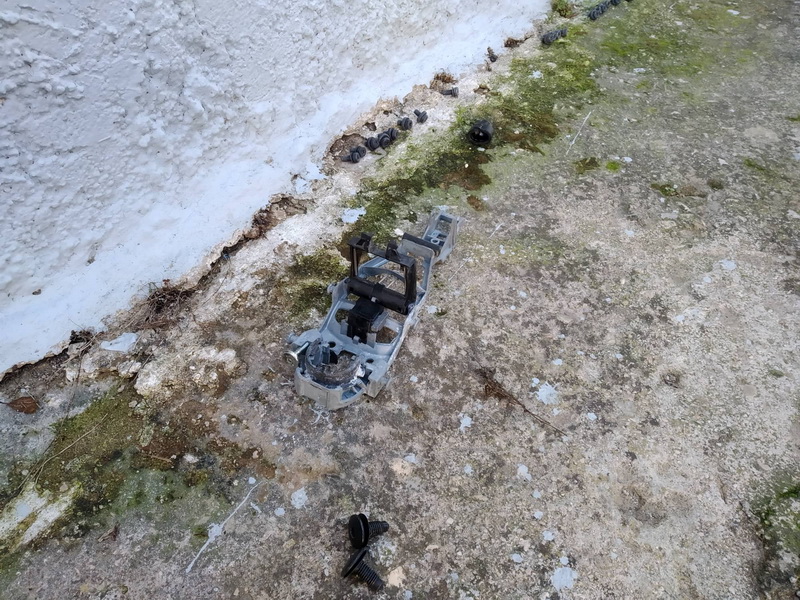

Παρατημένος μηχανισμός στο πεζοδρόμιο!!! Ρε που πάω και μπλέκω;!!!
Με λίγη έως πολλή ταχυδακτυλουργία όλα συνδέονται όπως πρέπει και...

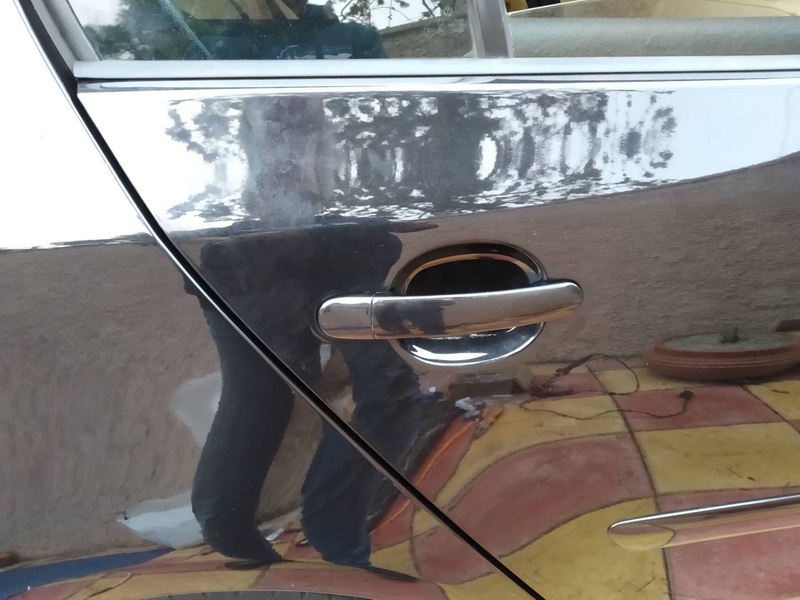

Βουαλά! Ετοιμα όλα! Ουφ!

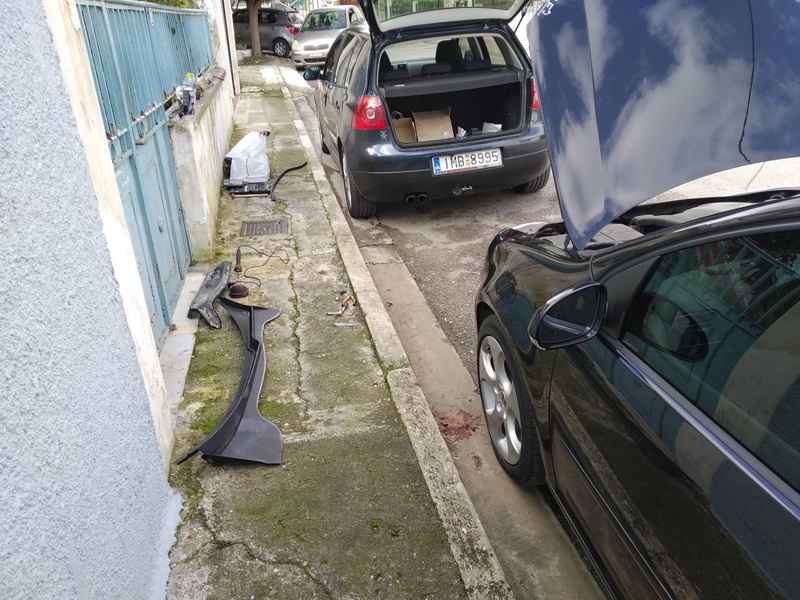

Το κινητό συνεργείο εν δράσει!
