ΠΡΟΣΟΧΗ!
Οτι κάνω εδώ, τα κάνω στο δικό μου αυτοκίνητο και με δική μου ευθύνη μόνο για αυτό, δηλαδή το δικό μου αυτοκίνητο!
Αν αποφασίσετε κάτι ανάλογο και σπάσετε/χαλάσετε/κάψετε/διαλύσετε το αυτοκίνητό σας, είναι δική σας ευθύνη!
Ξεκάθαρα, λοιπόν: ΔΕΝ ΕΥΘΥΝΟΜΑΙ για τις ζημιές σας!
30.9.2024
Φωτακι LED στον καθρεφτη Tiguan!
Από το Ali πήραμε τουτο:
https://www.aliexpress.com/item/1005001504200599.html
Κατ' αρχην να σημειωσουμε οτι πηραμε το φλασακι dynamic που εχει και φωτακι ambient απο κάτω.
Η συνδεσμολογια που εχει το σετ αναβει και το απο κατω φωτακι μαζι με το φλας, κατι που δεν θελαμε. Οπως ειναι γνωστο, το φωτακι αυτο εχει δική του κωδικοποιηση αρκει να συνδεθει στο σωστο πιν, το πιν 10 στην περιπτωση μας, στη φισα των καθρεφτων. Ισχυει και για τις 2 πορτες.
Στο τελος κανουμε κωδικοποιηση σε καθε πόρτα, προσθετοντας +2 στον αριθμο που εχει τωρα. Εδω για παραδειγμα ειχαμε 188, το καναμε 190.
Πρωτα απόλα κοψαμε τα 2 καλώδια του φωτός αυτου. Εχουμε συνδεσει ηδη το φλας και ξερουμε οτι αυτο λειτουργει σωστα.

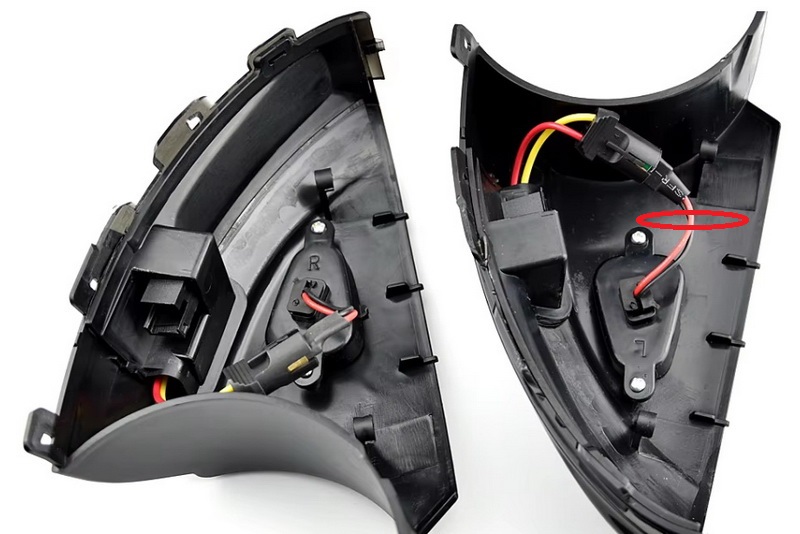

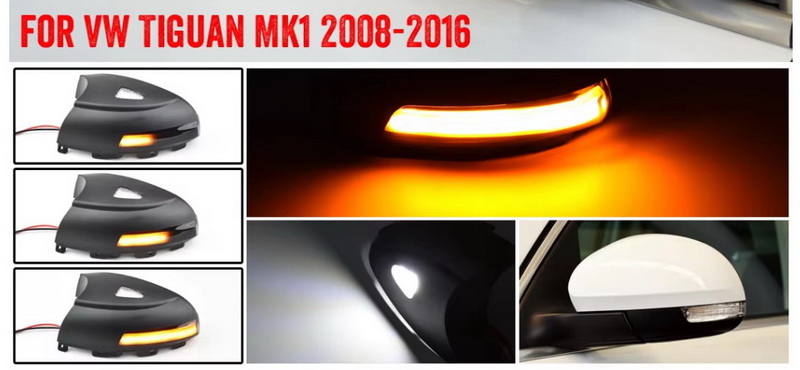

Η φωτο ειναι "κλεμμενη" απο την καταχωριση του πωλητη. Κοβουμε τα 2 καλωδιακια εκει που εχω μαρκαρει. Οτι... περισσευει το αφηνουμε εκει μεσα. Δεν κουδουναει, δεν βραχυκυκλωνει, δεν τρεχει τιποτε!
Η γειωση πρωτα, που ειναι πιο απλή. Συμβουλευόμστε το ηλεκτρικό διάγραμμα του αυτοκινητου, που μας δειχνει οτι αν ειχε απο το εργοστασιο "μαμα" τετοιο φωτακι, η γειωση του θα ηταν κοινη με το μαυρο/μπλε καλωδιο της θερμανσης του καθρεφτη.

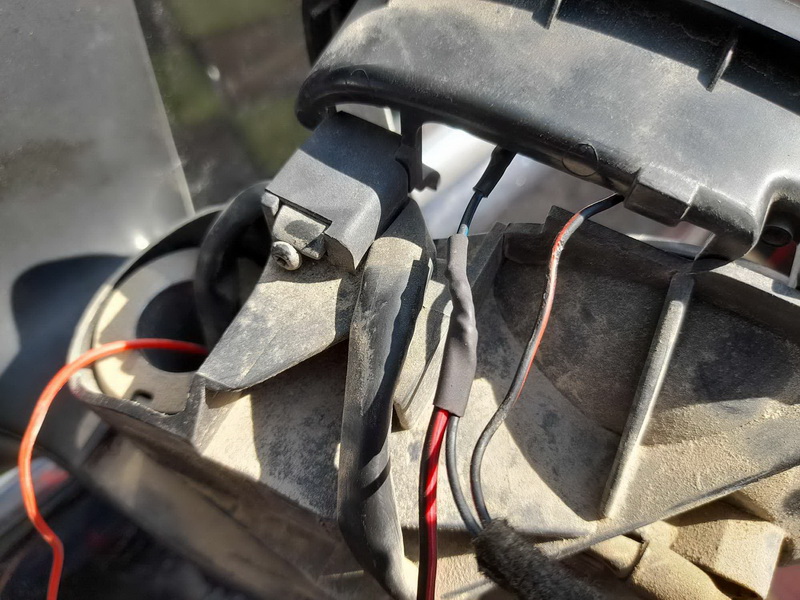

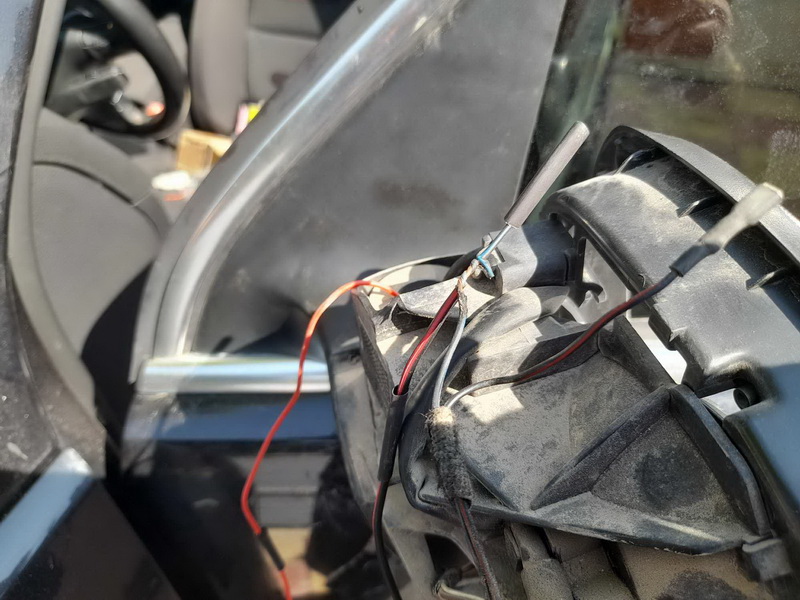

Συνδεουμε με ενα καλωδιο διατομής 035 (προτιμαται) η 050, το μαυρο του φωτός με το μαυρο/μπλε της θερμανσης. Θερμοσυστελλόμενο μακαρόνι (020 ευρω το μετρο στον Καυκά, μην ειστε τσιπηδες! παρτε ενα μετρο 3 χιλ και ενα μετρο 5 χιλ. Παντα χρήσιμα!)
Πάμε στο κόκκινο.
Πριν κανουμε κολλησεις και ενωσεις οδηγουμε το κοκκινο καλωδιο μας γυρω και πισω απο πλαστικα στον καθρεφτη, ακολουθωντας τα υπολοιπα καλωδια του καθρεφτη.
Αυτο πρεπει να ενωθει με το κοκκινο του φωτος στη μια ακρη και στην αλλη να καταληξει στη φισα του καθρεφτη οπως είπαμε.

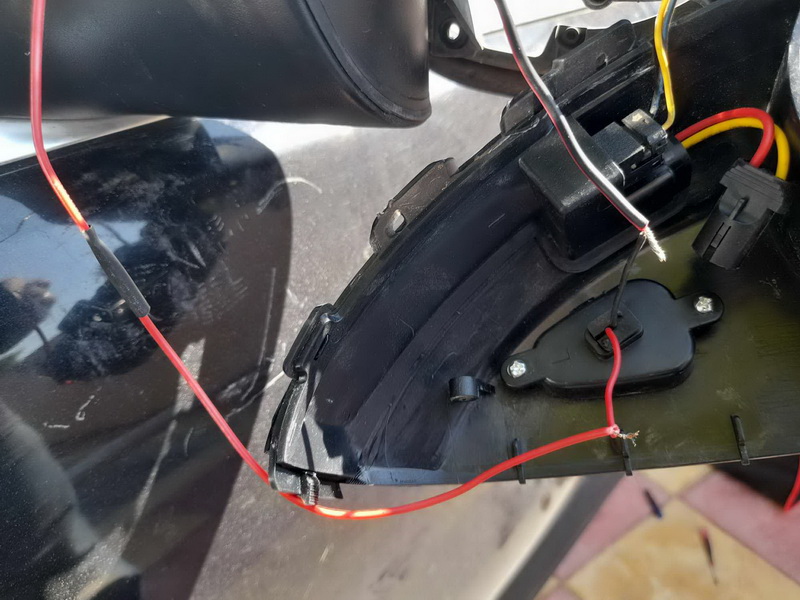

Εδω ενωμενα και τα 2 καλώδια προσωρινα.

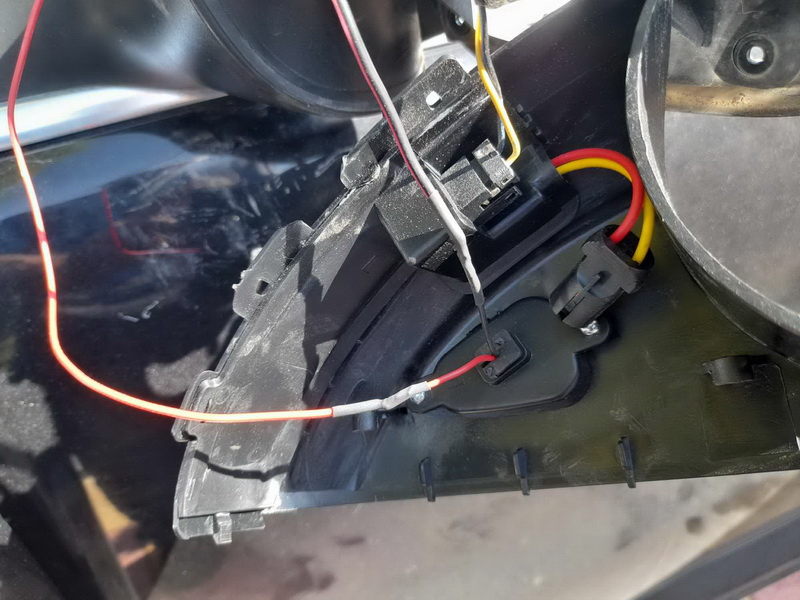

Εδω εχουμε τελειωσει με τις ενωσεις στο φωτακι...

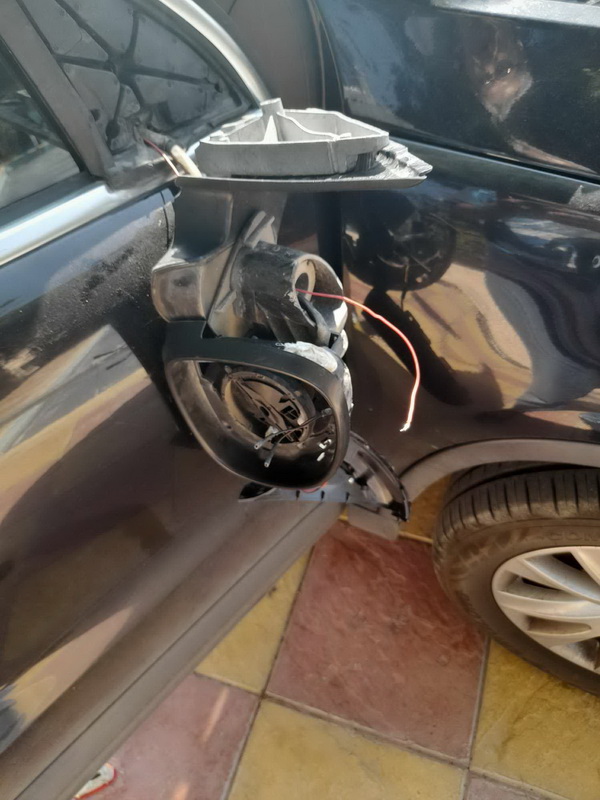

Βγάζουμε τον καθρεφτη...

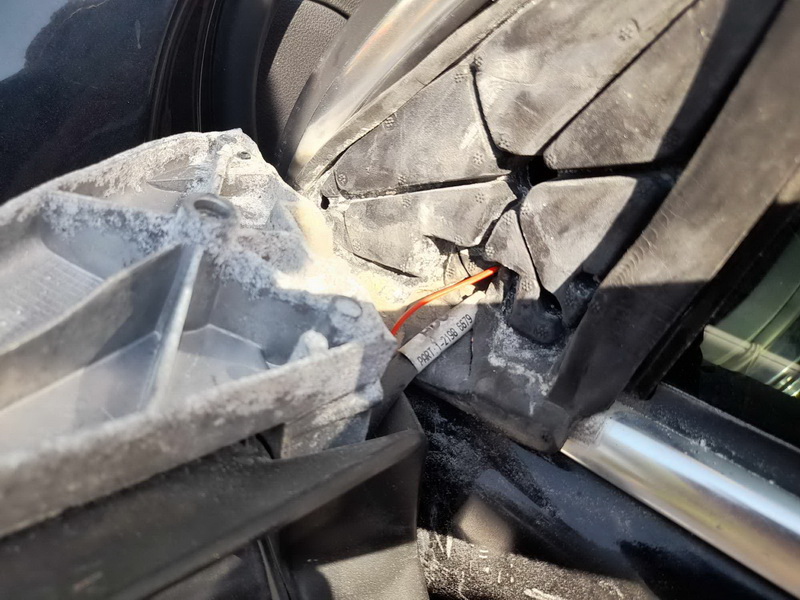

Σπρωχνουμε διπλα στα υπαρχοντα καλώδια το κοκκινο μας... οδηγωντας το απο πάνω προς το εσωτερικό του αυτοκινητου ας πουμε...
το περναμε και μεσα απο το foam...

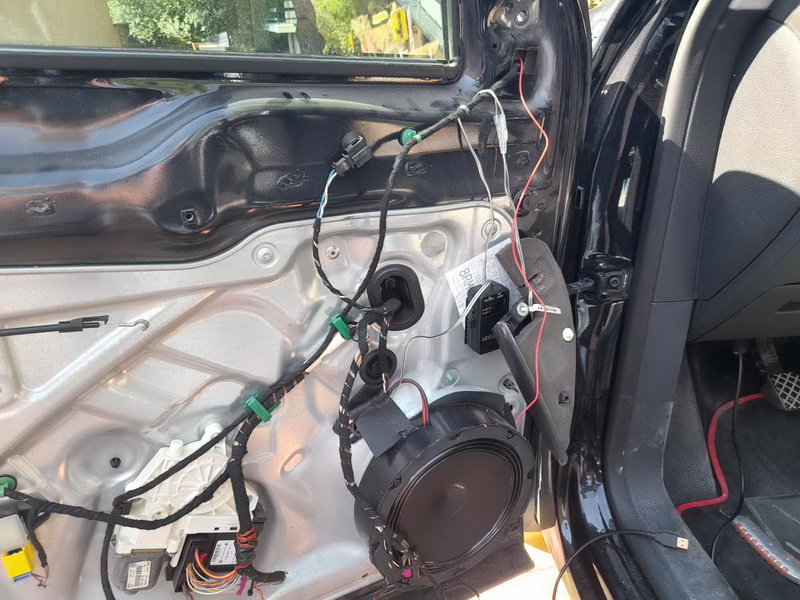

... οποτε απο μεσα εχουμε το κοκκινο καλωδιο να κρεμεται προσωρινα...

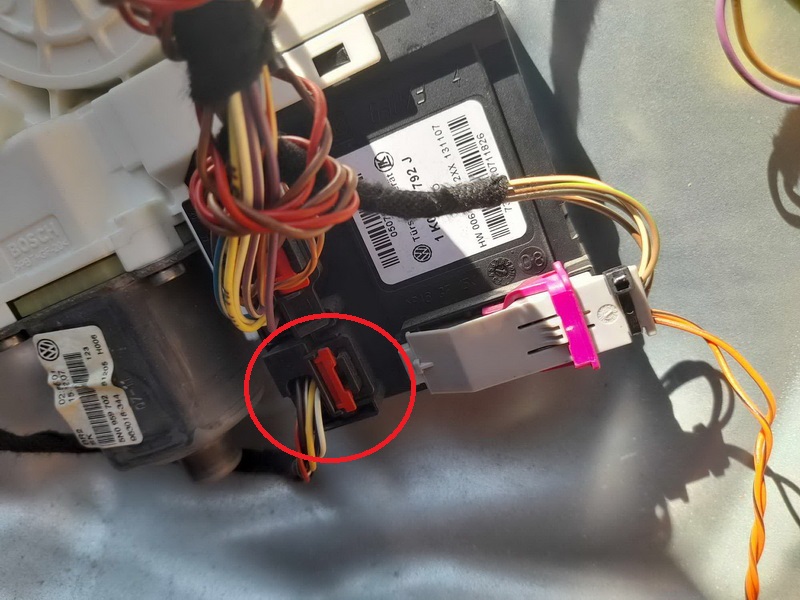

Βρίσκουμε τη φισα του καθρεφτη. Την ανοιγουμε, προσθετουμε ενα πινακι στην ακρη του κοκκινου καλωδιου και το τοποθετουμε στη θεση 10 της φισας.
Ξανακουμπωνουμε τη φισα στη θεση της και δεν ξεχναμε και το κοκκινο κλειδωμα, να κανει κλικ.

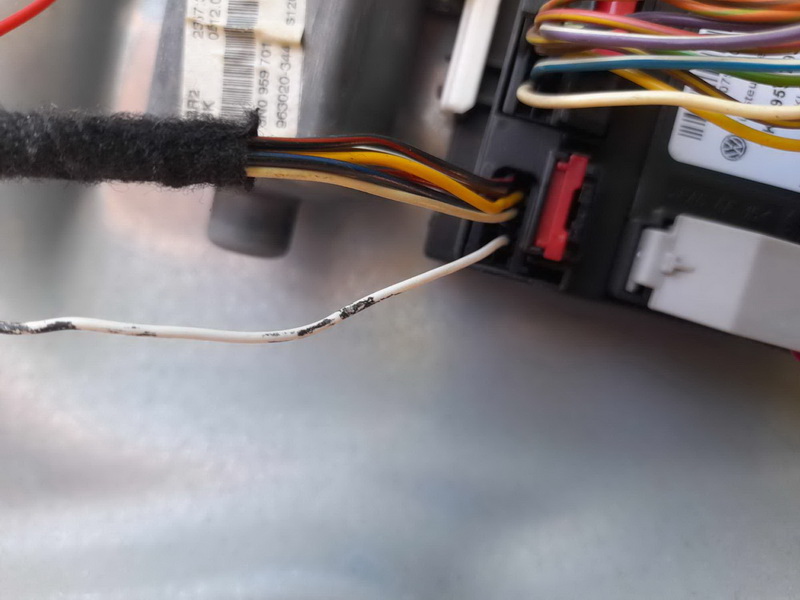

Εδω εχω ενώσει ενα κοντό άσπρο καλωδιο με ετοιμο πινακι, στο ακρο του κοκκινου που εχω φερει απο τον καθρεφτη. Πριν το βαλουμε στη φισα του καθρεφτη, το οδηγουμε και το περναμε ακριβως οπως και η υπολοιπη καλωδιωση του καθρεφτη (πρεπει να βγει ας πουμε και το τουιτερ!) στηριζοντας το ειτε στα υπαρχοντα στηριγματα της καλωδιωσης του καθρεφτη ειτε με δεματικα (ζιπακια), κατα μηκος της καλωδιωσης αυτης.

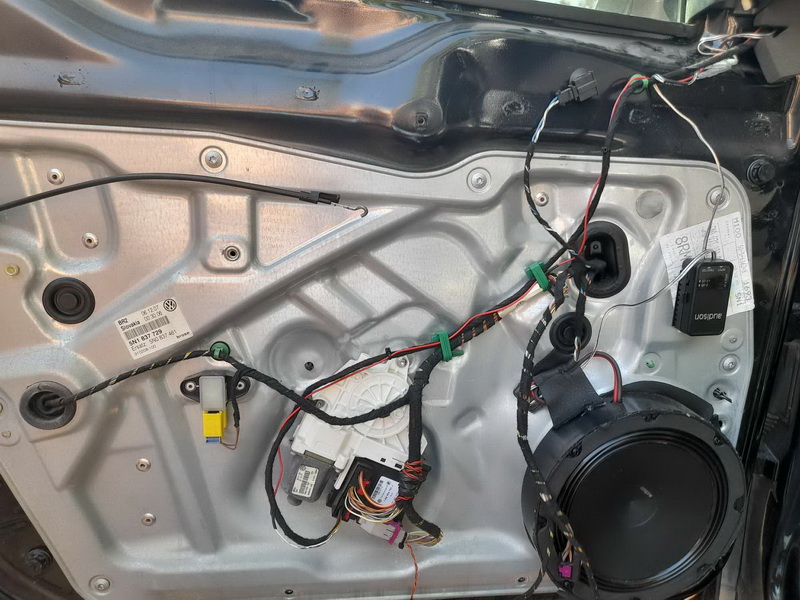

Το τελικο αποτέλεσμα! Εδω φαινεται πως εχει περασει το κοκκινο καλωδιο μας ακινδυνα μαζι με την υπολοιπη καλωδιωση του καθρεφτη.

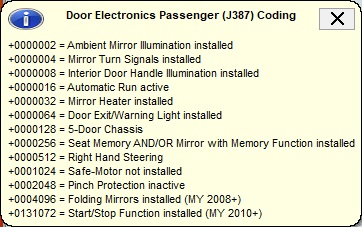

Οπως ειπαμε, το τελευταιο σταδιο ειναι κωδικοποιηση με VCDS, οπου στον υπαρχοντα αριθμό προσθετουμε συν 2.
(Το πρωτο πρωτο πεδιο, εδω: ambient mirror illumination installed.)
Προσοχη: Εχει αρκετα Ambient Lights στο αυτοκινητο, οποτε θελει προσοχη για ποιο απ' όλα λεμε!
εδω φαινεται πως ειναι η κωδικοποιηση...

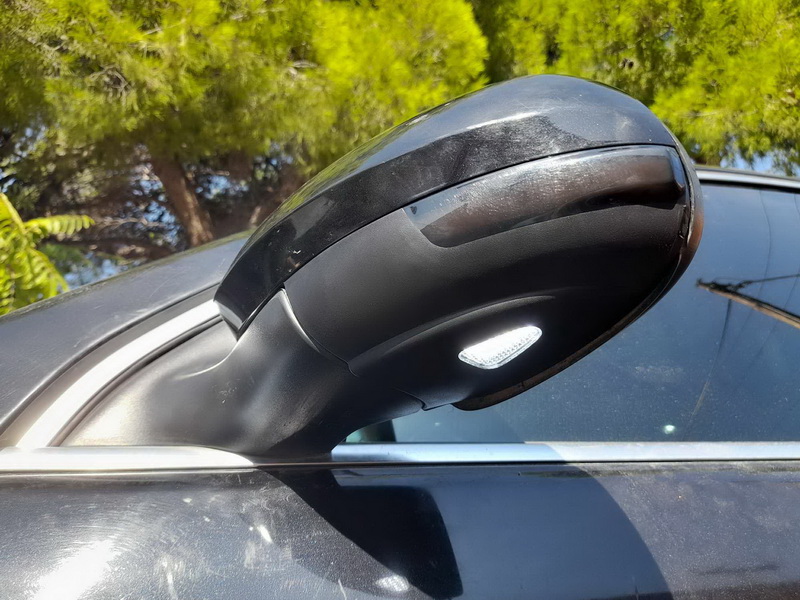

Τι βλεπουμε!
Ετοιμος για βολτες!!!!!!
